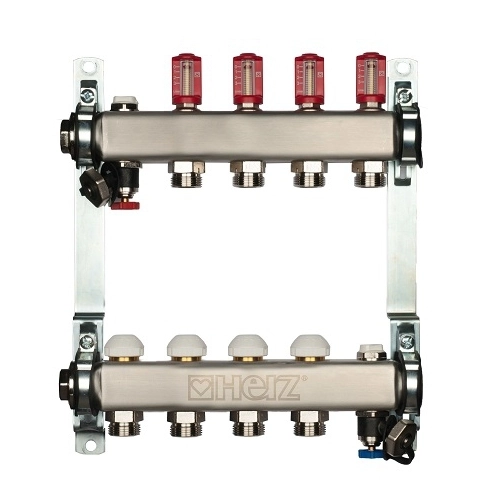

Коллектор HERZ 1 на 4 вых. с расходомером

Коллекторы для отопительных систем HERZ — это высококачественные продукты, которые собираются и тестируются под давлением в процессе производства под постоянным контролем качества.

Преимущества коллекторов HERZ для отопительных систем

• Все компоненты разработаны HERZ
• Возможность работы при высоком давлении, высокой или низкой температуре и большом расходе теплоносителя
• Простота использования и обслуживания
• Надежная конструкция и длительный срок службы
• Постоянный контроль качества производства на наших заводах
• Легкая установка
• Доступны модели с количеством контуров от 3 до 12
• Совместимость с другими продуктами HERZ
• Встроенные воздухоотводчики и сливные краны

Область применения

Коллекторы HERZ используются в системах:

• Теплый пол
• Отопление стен или потолков
• Радиаторное отопление

При использовании версии с расходомером можно закрывать и регулировать отдельные контуры отопления. Также возможна регулировка объема с помощью запорных кранов. Распределительные коллекторы закрыты с каждой стороны заглушками. Вход коллектора имеет внутреннюю резьбу G1", что позволяет подключать коллектор к резьбовым трубам или использовать адаптер HERZ PIPEFIX. Рекомендуется использование запорных кранов HERZ или шаровых кранов HERZ.

Материалы и конструкция

• Коллектор: Нержавеющая сталь X5, CrNi 18 10
• Запорные краны: Латунь CW614N, EN 12164
• Термостатические краны: Латунь CW614N, EN 12164
• Уплотнения: EPDM
• Заглушки: Пластик PP
• Муфты: Пластик PP
• Пружины: Нержавеющая сталь X7, CrNiAl 17 7
• Боковое соединение с внутренней резьбой: G 1" по ISO 228-1
• Нижнее соединение с наружной резьбой: G 3/4" по ISO 228-1

Рабочие параметры

• Максимальное рабочее давление: 10 бар
• Минимальная рабочая температура: 0°C
• Максимальная рабочая температура: 110°C

Среда использования

Качество воды для отопления должно соответствовать ÖNORM H5195 или стандарту VDI 2035. Допустимо использование этиленгликоля или пропиленгликоля в пропорции 25-50%. При использовании продуктов с этиленгликолем для защиты от замерзания и коррозии, проконсультируйтесь с документацией производителя. Уплотнения EPDM могут быть повреждены смазками на основе минеральных масел, что приведет к разрушению уплотнений в кранах, использующих EPDM. Коллекторы HERZ не предназначены для использования в агрессивных средах (например, кислоты, щелочи, горючие и взрывчатые газы), так как это может повредить компоненты уплотнений.

Дополнительные параметры

• Максимальная рабочая температура: 80°C
• Максимальное рабочее давление: 4 бар (более высокое давление возможно только с письменного разрешения HERZ)

Комплект компактных коллекторов для теплого пола с увеличенными расходами

Коллектор 1" с выходами G3/4 состоит из:

• Коллектор для подачи с регулировочными вентилями и индикатором расхода (расходомер 6 л/мин)
• Обратный коллектор из нержавеющей стали с термостатическими вентилями
• Воздухоотводчики на каждом коллекторе
• Сливной кран и соединение для шланга
• Концевые заглушки и опоры для коллекторов
• Выходы коллекторов расположены переменно, подключение к трубе G 3/4, коллектор с внутренней резьбой 1"

Эти коллекторы обеспечивают надежную и эффективную работу отопительных систем, предлагая высокое качество и простоту использования.
